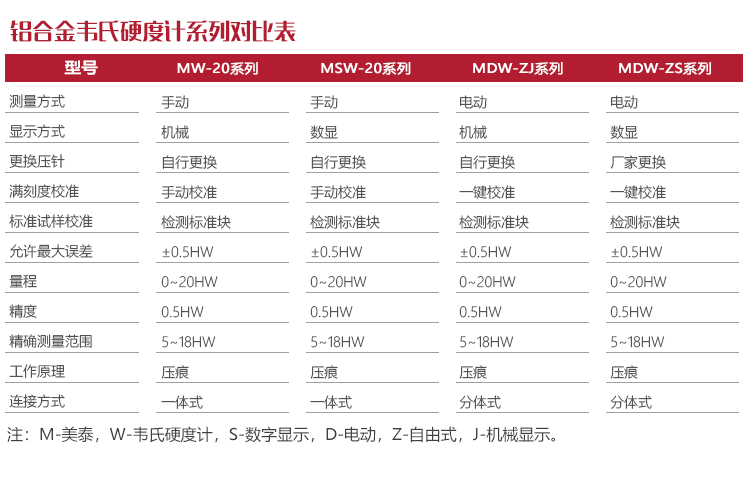

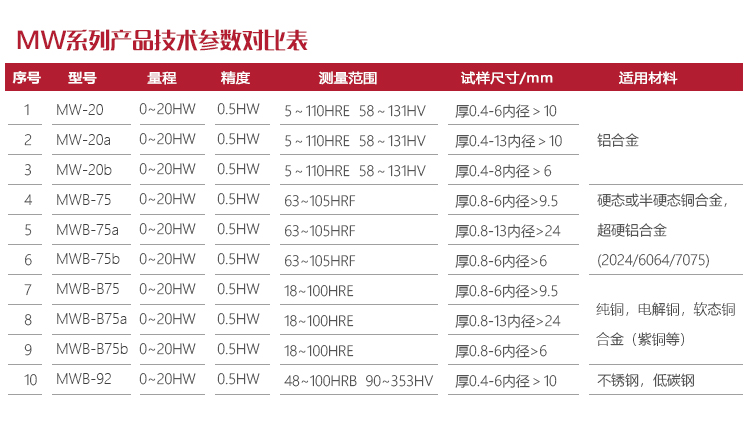

MW-20系列鋁合金系列韋氏硬度計(jì)又稱鉗式硬度計(jì)，基于機(jī)械壓入測(cè)量原理，可方便快捷地現(xiàn)場(chǎng)檢測(cè)鋁合金材料的硬度。它們體積小、重量輕、單手可操作，檢測(cè)過(guò)程中不必取樣，無(wú)高難技能的操作要求。該系列產(chǎn)品設(shè)有多種型號(hào)，可滿足多數(shù)生產(chǎn)質(zhì)量控制及合格判定的檢測(cè)需求，對(duì)成批產(chǎn)品進(jìn)行逐件檢測(cè)。被廣泛的應(yīng)用于鋁型材行業(yè)及諸多門窗幕墻企業(yè)、工程質(zhì)檢及技術(shù)監(jiān)督部門，是提高生產(chǎn)合格率、節(jié)約成本必備的專業(yè)儀器。

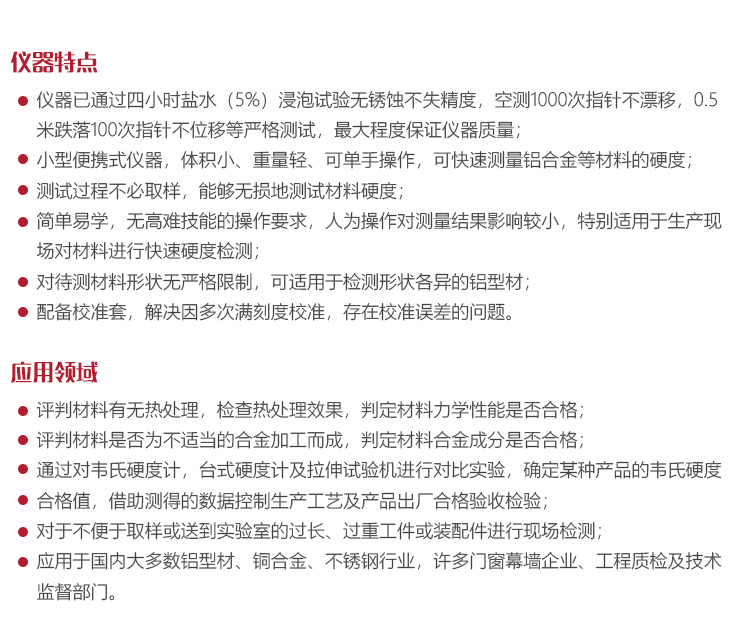

評(píng)判鋁合金材料有無(wú)熱處理，檢查熱處理效果，判定材料力學(xué)性能是否合格；

評(píng)判鋁合金材料是否為不適當(dāng)?shù)暮辖鸺庸ざ桑卸?/span>材料合金成分是否合格；

通過(guò)對(duì)韋氏硬度計(jì)，臺(tái)式硬度計(jì)及拉伸試驗(yàn)機(jī)進(jìn)行對(duì)比實(shí)驗(yàn)，確定某種產(chǎn)品的韋氏硬度合格值，借助測(cè)得的數(shù)據(jù)控制生產(chǎn)工藝及產(chǎn)品出廠合格驗(yàn)收檢驗(yàn)；

對(duì)于不便于取樣或送到實(shí)驗(yàn)室的過(guò)長(zhǎng)、過(guò)重工件或裝配件進(jìn)行現(xiàn)場(chǎng)檢測(cè)；

應(yīng)用于國(guó)內(nèi)大多數(shù)鋁型材行業(yè)，許多門窗幕墻企業(yè)、工程質(zhì)檢及技術(shù)監(jiān)督部門。

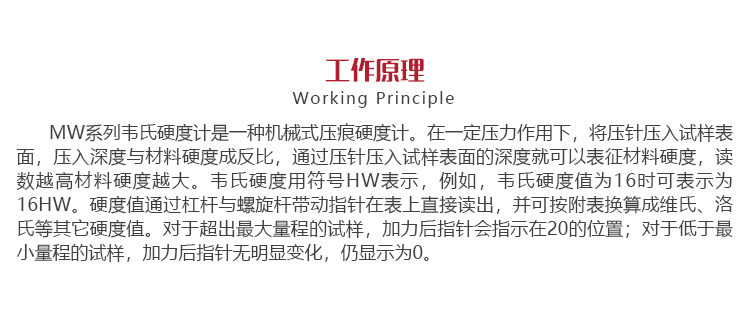

 MW-20系列鋁合金系列韋氏硬度計(jì)是一種機(jī)械式壓痕硬度計(jì)。在一定壓力作用下，將壓針壓入試樣表面，壓針壓入試樣表面的深度與材料硬度成反比，通過(guò)杠桿與螺旋桿帶動(dòng)指針將壓入深度轉(zhuǎn)換為材料硬度值并在表盤上顯示出測(cè)量結(jié)果。韋氏硬度用符號(hào)HW表示，例如，韋氏硬度值為16時(shí)可表示為16HW。測(cè)得的韋氏硬度值可依據(jù)附表?yè)Q算成維氏、洛氏等其它硬度值。對(duì)于超出最大量程的試樣，加力后指針會(huì)指示在表盤滿刻度值20的位置；對(duì)于低于最小量程的試樣，加力后指針無(wú)明顯變化，仍顯示為0。

儀器在使用前首先應(yīng)進(jìn)行校準(zhǔn)，校準(zhǔn)合格之后，將試樣置于砧座和壓針之間，將儀器手柄下壓至止動(dòng)，此時(shí)表頭指針示數(shù)即為測(cè)得的硬度值。按壓時(shí)壓力過(guò)大并不會(huì)影響測(cè)值，也不會(huì)損壞硬度計(jì)。讀數(shù)時(shí)仍應(yīng)握緊手柄，保持穩(wěn)定，特別注意的是，測(cè)試期間的任何扭轉(zhuǎn)或移動(dòng)都會(huì)使讀數(shù)產(chǎn)生誤差，且可能會(huì)造成壓針針頭磨損。

 影響測(cè)量精度的因素

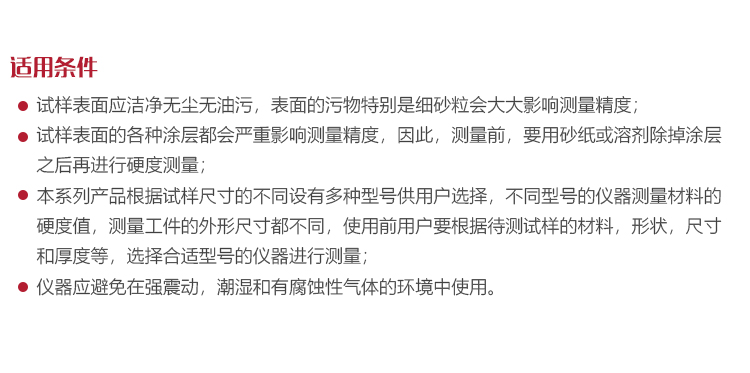

試樣：試樣表面應(yīng)做清潔處理，試樣上的污物，特別是細(xì)砂粒會(huì)影響測(cè)量精度；

靈敏度：若待測(cè)工件硬度值在儀器的精準(zhǔn)測(cè)量范圍（5HW~18HW）之外，儀器測(cè)量靈敏度將明顯降低，測(cè)量精度不高，此時(shí)應(yīng)考慮使用其他類型的硬度計(jì)測(cè)量材料硬度；

試樣邊緣：測(cè)試時(shí)測(cè)量點(diǎn)到試樣邊緣的距離應(yīng)大于5mm，靠近試樣邊緣會(huì)影響測(cè)量精度；

相鄰壓痕：測(cè)試時(shí)應(yīng)注意兩相鄰壓痕之間的距離應(yīng)大于6mm，否則前一個(gè)壓痕對(duì)后一次測(cè)量的精度將產(chǎn)生影響；

氧化膜：即使堅(jiān)硬的氧化膜很薄，也會(huì)對(duì)測(cè)值精度產(chǎn)生影響，經(jīng)驗(yàn)表明，厚度為10μm的氧化膜將會(huì)使硬度測(cè)量值偏高0.5～1HW；

涂層：各種涂層都會(huì)嚴(yán)重影響測(cè)值精度，因此，測(cè)量前，要使用砂紙或溶劑進(jìn)行表面處理，除去涂層后方可測(cè)量。

 使用操作注意事項(xiàng)

使用過(guò)程中應(yīng)經(jīng)常留意儀器精確度的變化，通過(guò)核對(duì)儀器滿刻度點(diǎn)（20HW）和校準(zhǔn)點(diǎn)是否失準(zhǔn)，以發(fā)現(xiàn)不準(zhǔn)確及時(shí)校正；

試樣表面應(yīng)與壓針垂直，試樣底部應(yīng)與砧座緊密貼合，否則將會(huì)產(chǎn)生測(cè)量誤差；

測(cè)試時(shí)應(yīng)一次施加足夠握力，緩慢加力將造成測(cè)量值偏低；

儀器砧座與沖針具有相同的硬度，除檢查滿刻度數(shù)值，一般不要空打，空打會(huì)磨損沖針，降低沖針壽命；

讀數(shù)前應(yīng)保持手柄加力狀態(tài)不變，待指針穩(wěn)定后再進(jìn)行讀數(shù)，讀取指針硬度值示數(shù)時(shí)應(yīng)保證視線垂直于表盤表面以減小讀數(shù)誤差；

在測(cè)試過(guò)程中應(yīng)避免試樣扭動(dòng)，否則將造成誤差并損壞指針；

儀器表頭為集成部件，不得強(qiáng)行拆卸。

 儀器校準(zhǔn)

    本系列的儀器的校準(zhǔn)包括滿刻度校準(zhǔn)和標(biāo)準(zhǔn)試樣校準(zhǔn)。滿刻度校準(zhǔn)為儀器提供一個(gè)基準(zhǔn)點(diǎn)，本儀器的基準(zhǔn)點(diǎn)設(shè)置在滿刻度20的位置。標(biāo)準(zhǔn)試樣校準(zhǔn)為儀器提供一個(gè)參照點(diǎn)，這個(gè)參照點(diǎn)就是標(biāo)準(zhǔn)硬度塊的已知硬度值。

 校準(zhǔn)標(biāo)準(zhǔn)塊

    韋氏硬度計(jì)的標(biāo)準(zhǔn)硬度塊都已經(jīng)過(guò)檢測(cè)并附有檢測(cè)報(bào)告，硬度塊的編號(hào)、硬度值、偏差及檢定日期記錄在檢測(cè)報(bào)告上，硬度值和編號(hào)刻在硬度塊上，硬度塊的有效日期為兩年。

 滿刻度校準(zhǔn)

在不使用試樣的條件下，輕輕壓下手柄，直到壓針套筒落到砧座上。壓緊手柄，施加足夠的壓力，用小螺絲刀調(diào)整位于表頭頂部的滿刻度調(diào)節(jié)螺釘，如圖 3 所示，直到指針指到滿刻度20處為止（精確到±0.5HW），然后放開手柄。如果指針指示數(shù)值偏小，應(yīng)順時(shí)針調(diào)整調(diào)節(jié)螺釘；如果指針指示的數(shù)值偏大，應(yīng)逆時(shí)針調(diào)整調(diào)節(jié)螺釘；如果不能通過(guò)調(diào)整調(diào)節(jié)螺釘使指針指向滿刻度20，應(yīng)更換壓針。

 標(biāo)準(zhǔn)試樣校準(zhǔn)

用硬度計(jì)測(cè)試標(biāo)準(zhǔn)硬度塊，指針應(yīng)指向硬度塊上標(biāo)定的硬度值，允許的最大誤差為±0.5HW。MW系列儀器均配備硬度值90±3HRE（5HW）的標(biāo)準(zhǔn)試塊，若測(cè)試讀數(shù)不符合要求，應(yīng)旋下支撐螺釘，將下手柄從主框架上取出，再?gòu)膲横樛采先∠卤眍^，壓針筒仍留在框架內(nèi)。這時(shí)在壓針筒內(nèi)可看到帶槽的調(diào)節(jié)螺母。如圖4所示，用儀器配備的專用扳手旋動(dòng)調(diào)節(jié)螺母。如果測(cè)試硬度塊讀數(shù)偏小，應(yīng)逆時(shí)針旋轉(zhuǎn)調(diào)節(jié)螺母，反之則應(yīng)順時(shí)針旋轉(zhuǎn)調(diào)節(jié)螺母。調(diào)節(jié)螺母每旋轉(zhuǎn)1/4圈，會(huì)使讀數(shù)變化2-3格。調(diào)整后重新裝上儀器進(jìn)行硬度塊檢驗(yàn)。重復(fù)上述步驟，直至滿刻度和硬度塊的讀數(shù)均符合要求。

注意：由于MW-BB75型號(hào)的儀器采用的彈簧實(shí)驗(yàn)力更大，彈性系數(shù)較小，標(biāo)準(zhǔn)試塊校準(zhǔn)時(shí)，表盤示數(shù)顯示為17HW時(shí)方可表示儀器校準(zhǔn)完成。其他型號(hào)則只需校正至試塊的標(biāo)準(zhǔn)硬度值5HW即可。

 更換壓針

    如果通過(guò)調(diào)整調(diào)節(jié)螺釘無(wú)法使指針指到滿刻度20，說(shuō)明壓針已經(jīng)磨損，應(yīng)更換新的壓針。

    旋下支撐螺釘，將下手柄從主框架上取下，再?gòu)膲横樛采先∠卤眍^，壓針筒仍留在框架內(nèi)。此時(shí)在壓針筒內(nèi)可看到帶槽的調(diào)節(jié)螺母。如圖4所示，用儀器配備的專用扳手取出調(diào)節(jié)螺母，再取出壓針，換上新的壓針。更換壓針后，用調(diào)節(jié)螺母對(duì)負(fù)荷彈簧的壓力進(jìn)行調(diào)整，在感覺到負(fù)荷彈簧的阻力后，螺母只要旋緊一圈即可。初次裝調(diào)時(shí)，負(fù)荷彈簧壓力不要過(guò)大，否則會(huì)使壓針尖端損壞，之后應(yīng)再按校準(zhǔn)步驟重新校準(zhǔn)儀器。

 校準(zhǔn)注意事項(xiàng)

    間隔一段時(shí)間（1-2周），應(yīng)檢查一次滿刻度數(shù)值，確定壓針是否發(fā)生磨損，如滿刻度數(shù)值已經(jīng)發(fā)生偏移，應(yīng)進(jìn)行一次滿刻度校準(zhǔn)。當(dāng)滿刻度點(diǎn)無(wú)法調(diào)到20時(shí)，說(shuō)明儀器已存有故障或沖針產(chǎn)生了磨損，此時(shí)應(yīng)更換壓針。更換壓針后如滿刻度點(diǎn)仍無(wú)法調(diào)到刻度20，說(shuō)明儀器發(fā)生故障，此時(shí)應(yīng)將儀器寄回公司維修；

應(yīng)經(jīng)常利用標(biāo)準(zhǔn)硬度塊對(duì)儀器硬度測(cè)量的準(zhǔn)確性進(jìn)行檢查。如發(fā)現(xiàn)偏差，應(yīng)調(diào)整負(fù)荷彈簧的調(diào)節(jié)螺母予以校準(zhǔn)。使用標(biāo)準(zhǔn)硬度塊時(shí)，只需在其上表面處取值。放置校準(zhǔn)硬度塊時(shí)，應(yīng)使壓針避開有壓痕的部位，因?yàn)閴汉鄣倪吚鈱⒂绊?/span>壓針在試樣表面的刺入深度，影響測(cè)量的準(zhǔn)確性；備用的標(biāo)準(zhǔn)塊請(qǐng)致電美泰公司或登錄公司官網(wǎng)進(jìn)行購(gòu)置。

出廠前已進(jìn)行了螺釘?shù)臐M刻度調(diào)節(jié)，未發(fā)生如下情況，請(qǐng)勿再次調(diào)整：

① 更換了新的壓針；

② 更換了新的表頭；

③ 壓針磨損造成的指針偏離。

請(qǐng)勿通過(guò)調(diào)整調(diào)節(jié)螺釘來(lái)校準(zhǔn)測(cè)試標(biāo)準(zhǔn)硬度塊的讀數(shù)；

在測(cè)試時(shí)請(qǐng)勿扭動(dòng)被測(cè)件，否則可能會(huì)造成使壓針損壞或折斷，備用的壓針請(qǐng)致電美泰公司或登錄美泰公司官網(wǎng)進(jìn)行購(gòu)置。
