美泰MHRS-150T型懸臂式洛氏硬度計(jì)，又稱凸鼻子單洛氏硬度計(jì)，基于圓錐形金剛石或球形硬質(zhì)合金壓頭壓入試樣表面以產(chǎn)生壓痕的力學(xué)原理，通過測(cè)量壓痕的深度以實(shí)現(xiàn)材料硬度的測(cè)量。其外觀新穎、性能穩(wěn)定、觸摸屏操作簡(jiǎn)單直觀、實(shí)時(shí)監(jiān)測(cè)試驗(yàn)環(huán)境溫度，可解決環(huán)狀、管狀、溝槽類工件內(nèi)表面、凸臺(tái)類工件底面等普通洛氏硬度計(jì)無法測(cè)量的工件洛氏硬度檢測(cè)需求，被廣泛地應(yīng)用于金屬加工制造業(yè)質(zhì)控環(huán)節(jié)、各類金屬材料的失效分析、高等院校和科研機(jī)構(gòu)試驗(yàn)等，是精密測(cè)定金屬材料洛氏硬度的高新技術(shù)儀器。

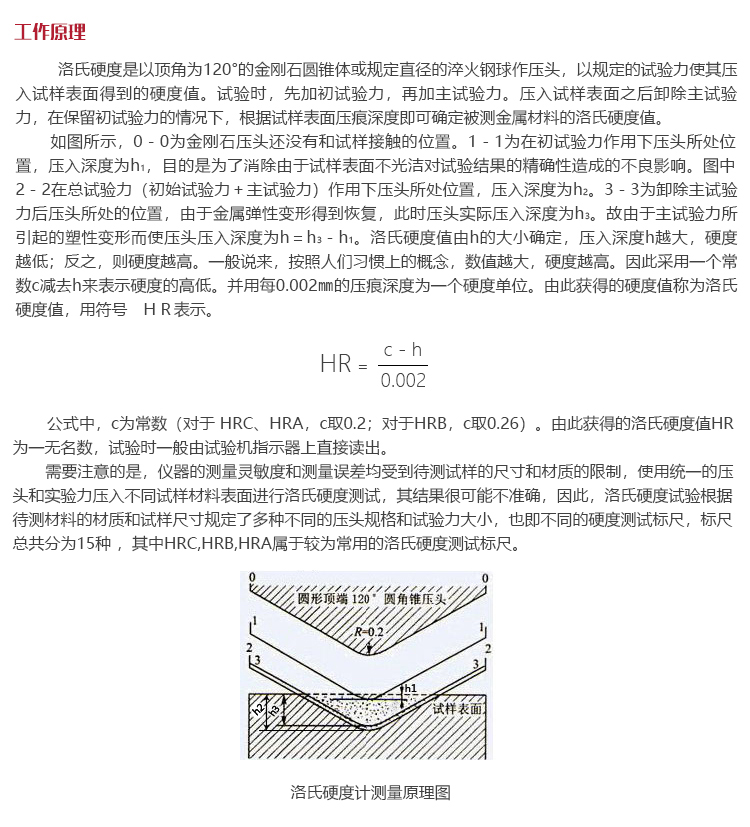

      洛氏硬度是以頂角為120°的金剛石圓錐體或規(guī)定直徑的淬火鋼球作壓頭，以規(guī)定的試驗(yàn)力使其壓入試樣表面得到的硬度值。試驗(yàn)時(shí)，先加初試驗(yàn)力，再加主試驗(yàn)力。壓入試樣表面之后卸除主試驗(yàn)力，在保留初試驗(yàn)力的情況下，根據(jù)試樣表面壓痕深度即可確定被測(cè)金屬材料的洛氏硬度值。

      如圖所示，0－0為金剛石壓頭尚未和試樣接觸的位置。1－1為在初試驗(yàn)力作用下壓頭所處位置，壓入深度為h1，目的是為了消除由于試樣表面不光潔對(duì)試驗(yàn)結(jié)果的精確性造成的不良影響。圖中2－2在總試驗(yàn)力（初試驗(yàn)力＋主試驗(yàn)力）作用下壓頭所處位置，壓入深度為h2。3－3為卸除主試驗(yàn)力后壓頭所處的位置，由于金屬彈性變形得到恢復(fù)，此時(shí)壓頭實(shí)際壓入深度為h3。故由于主試驗(yàn)力所引起的塑性變形而使壓頭壓入深度為h＝h3－h(huán)1。洛氏硬度值由h的大小確定，壓入深度h越大，硬度越低；反之，則硬度越高。一般說來，按照人們習(xí)慣上的概念，數(shù)值越大，硬度越高。因此采用一個(gè)常數(shù)c減去h來表示硬度的高低。并用每0.002㎜的壓痕深度為一個(gè)硬度單位。由此獲得的硬度值稱為洛氏硬度值，用符號(hào)   ＨＲ表示。

      式中，c為常數(shù)（對(duì)于 HRC、HRA，c取0.2；對(duì)于HRB，c取0.26）。由此獲得的洛氏硬度值ＨＲ為一無名數(shù)，試驗(yàn)時(shí)一般由試驗(yàn)機(jī)指示器上直接讀出。

洛氏硬度計(jì)測(cè)量原理圖

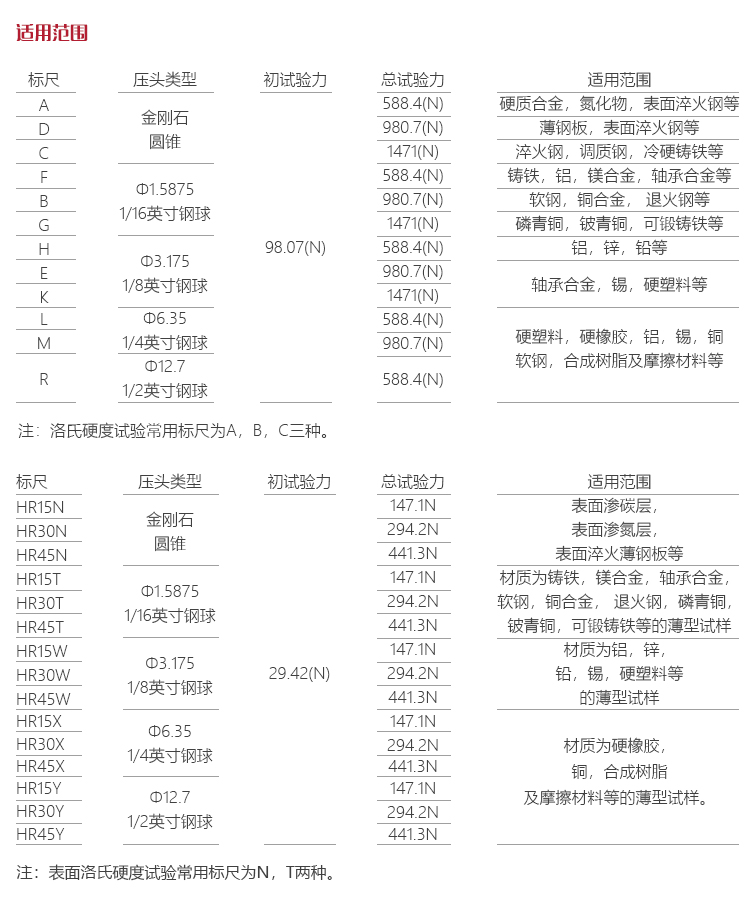

       需要注意的是，儀器的測(cè)量靈敏度和測(cè)量誤差均受到待測(cè)試樣的尺寸和材質(zhì)的限制，使用統(tǒng)一的壓頭和實(shí)驗(yàn)力壓入不同試樣材料表面進(jìn)行洛氏硬度測(cè)試，其結(jié)果很可能不準(zhǔn)確，因此，洛氏硬度試驗(yàn)根據(jù)待測(cè)材料的材質(zhì)和試樣尺寸規(guī)定了多種不同的壓頭規(guī)格和試驗(yàn)力大小，也即不同的硬度測(cè)試標(biāo)尺，標(biāo)尺總共分為15種 ，其中HRB,HRC,HRA屬于較為常用的硬度測(cè)試標(biāo)尺。

? 操作溫度：10～30℃；

? 相對(duì)濕度：≤65％；

? 周圍環(huán)境無強(qiáng)烈振動(dòng)、無強(qiáng)烈磁場(chǎng)、無腐蝕性介質(zhì)及嚴(yán)重粉塵。

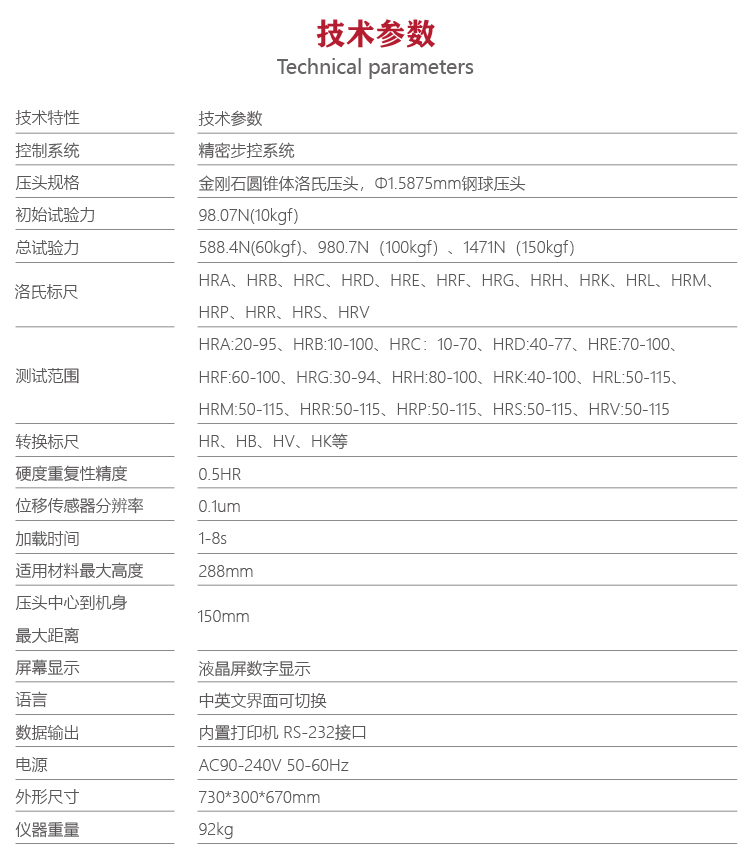

?開機(jī)即用，無需安裝砝碼，安裝調(diào)試方便；

?被廣泛的應(yīng)用于環(huán)狀、管狀、溝槽類工件內(nèi)表面，凸臺(tái)類工件底面等普通洛氏硬度計(jì)無法測(cè)量的工件進(jìn)行洛氏硬度測(cè)量；

?特殊設(shè)計(jì)的壓頭水平方向伸出，可以測(cè)量環(huán)狀、管狀等普通硬度計(jì)無法測(cè)量的零件，標(biāo)準(zhǔn)配置可測(cè)試最小內(nèi)徑40mm，定制壓頭可測(cè)試最小內(nèi)徑25mm；

?采用大屏LCD觸摸屏顯示，操作簡(jiǎn)單方便，可直觀顯示測(cè)試結(jié)果及測(cè)量參數(shù)；

?配備性能優(yōu)良的硬質(zhì)合金或金剛石壓頭，硬度高、耐磨性強(qiáng)、韌性好，具備耐高溫、耐腐蝕性，確保儀器測(cè)試值精準(zhǔn)、穩(wěn)定可靠；

?具有曲面修正功能，對(duì)柱面、球面測(cè)量結(jié)果自動(dòng)修正，測(cè)量結(jié)果更加精準(zhǔn)；

?試驗(yàn)力自動(dòng)修正，力值精度提高一個(gè)數(shù)量級(jí)；

?所有洛氏標(biāo)尺，高、中、低三段硬度值自動(dòng)修正；

?高速步控，測(cè)試速度極快（1.75s）；

?支持布氏、維氏等多種硬度制式之間的數(shù)值轉(zhuǎn)換；

?具備閾值超限自動(dòng)報(bào)警功能，適用于批量化成品或者半成品工件逐件檢測(cè)；

?多種規(guī)格的壓頭可選，支持15種洛氏標(biāo)尺下的硬度測(cè)試；

?獨(dú)創(chuàng)環(huán)境溫度實(shí)時(shí)顯示功能，可避免儀器在溫度過高或過低的情況下長(zhǎng)時(shí)間工作，否則會(huì)導(dǎo)致測(cè)試誤差增大，儀器使用壽命降低；

?對(duì)位移傳感器設(shè)置專用的管理裝置QEI,設(shè)置專用管理裝置后，CPU只需在開始和結(jié)束兩個(gè)時(shí)間點(diǎn)上讀取數(shù)據(jù)即可，加載過程CPU可集中資源管理力傳感器和加載電機(jī)，使得控制更為快速，精度更高;

?配備高速熱敏打印機(jī)，可實(shí)時(shí)打印測(cè)試結(jié)果；

?符合EN-ISO-6508、GB/T230.1、GB/T230.2、JJG112、ASTM E18等國內(nèi)外相關(guān)標(biāo)準(zhǔn)。

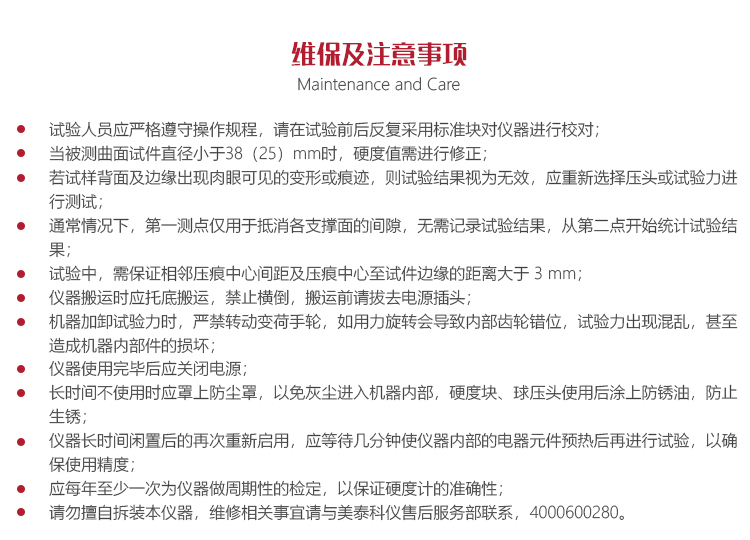

? 試驗(yàn)人員應(yīng)嚴(yán)格遵守操作規(guī)程，請(qǐng)?jiān)谠囼?yàn)前后反復(fù)采用標(biāo)準(zhǔn)塊對(duì)儀器進(jìn)行校對(duì)；

? 當(dāng)被測(cè)曲面試件直徑小于38（25）mm時(shí)，硬度值需進(jìn)行修正；

? 若試樣背面及邊緣出現(xiàn)肉眼可見的變形或痕跡，則試驗(yàn)結(jié)果視為無效，應(yīng)重新選擇壓頭或試驗(yàn)力進(jìn)行測(cè)試；

? 通常情況下，第一測(cè)點(diǎn)僅用于抵消各支撐面的間隙，無需記錄試驗(yàn)結(jié)果，從第二點(diǎn)開始統(tǒng)計(jì)試驗(yàn)結(jié)果；

? 試驗(yàn)中，需保證相鄰壓痕中心間距及壓痕中心至試件邊緣的距離大于 3 mm；

? 儀器搬運(yùn)時(shí)應(yīng)托底搬運(yùn)，禁止橫倒，搬運(yùn)前請(qǐng)拔去電源插頭；

? 機(jī)器加卸試驗(yàn)力時(shí)，嚴(yán)禁轉(zhuǎn)動(dòng)變荷手輪，如用力旋轉(zhuǎn)會(huì)導(dǎo)致內(nèi)部齒輪錯(cuò)位，試驗(yàn)力出現(xiàn)混亂，甚至造成機(jī)器內(nèi)部件的損壞；

? 儀器使用完畢后應(yīng)關(guān)閉電源；

? 長(zhǎng)時(shí)間不使用時(shí)應(yīng)罩上防塵罩，以免灰塵進(jìn)入機(jī)器內(nèi)部，硬度塊、球壓頭使用后涂上防銹油，防止生銹；

? 儀器長(zhǎng)時(shí)間閑置后的再次重新啟用，應(yīng)等待幾分鐘使儀器內(nèi)部的電器元件預(yù)熱后再進(jìn)行試驗(yàn)，以確保使用精度；

? 應(yīng)每年至少一次為儀器做周期性的檢定，以保證硬度計(jì)的準(zhǔn)確性；

? 請(qǐng)勿擅自拆裝本儀器，維修相關(guān)事宜請(qǐng)與美泰科儀售后服務(wù)部聯(lián)系，4000600280。
